情報処理技法（統計解析）第12回

二元配置の分散分析

繰り返しのない場合

前回は、分散分析について説明しました。 その中で、因子（データに影響を与える要因）が2種類のときは、二元配置と呼ぶと言いました。 今日は、二元配置の分散分析を行います。

次の例を考えます。

あるパソコン・スクールでは、タイピング練習ソフトとして、A, B, C, Dの4種類を用意しています。 また、練習方法として、

1. 毎回の授業で少しずつ練習する
2. 2〜3回に1回の割合で練習する
3. 1回の授業でまとめて練習する

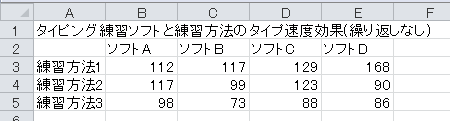

の3種類を用意しています。 パソコン初心者12人を選び、ソフトと練習方法を変えて練習してもらい、その後、タイプ速度（1分間に打てる文字数）を測定したところ、以下のようになったとします。

この例は、ソフトと練習方法の違いが、タイプ速度に影響を与えるかどうかを考えています。 したがって、因子は2種類で、二元配置となります。

この例は、2因子（ソフトと練習方法）の組み合わせごとに、データが1つだけです。 このようなデータを、 繰り返しのない二元配置 （ two-way layout without replication ）と呼びます。 2因子の組み合わせごとに、データが複数ある場合は、 繰り返しのある二元配置 （ two-way layout with replication ）と呼ばれます。

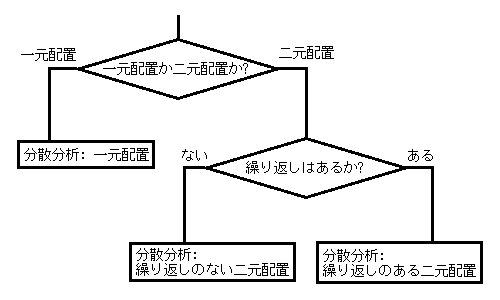

分散分析は、まず一元配置か二元配置かで分かれますが、二元配置の場合も繰り返しがあるかないかで分かれます。 どの分散分析を利用するかは、以下のフローチャートに従ってください。

さて、上記の例で、平均を見てみましょう。 練習方法1の平均は132文字/分、練習方法2の平均は107文字/分、練習方法3の平均は86文字/分です。 練習方法の違いによる速度差は、多少ありそうです。 一方、ソフトAの平均は109文字/分、ソフトBの平均は96文字/分、ソフトCの平均は113文字/分、ソフトDの平均は115文字/分です。 ソフトの違いによる速度差は、あまりなさそうです。

一元配置の分散分析では、変動を

全体の変動＝水準間の変動＋水準内の変動

と分解しました。 ここで、変動（平方和とも呼ばれる）とは偏差（平均との差）の2乗の和のことで、水準とは因子の項目のことでした。

これに対して、二元配置の分散分析では、

全体の変動＝因子1の水準間の変動＋因子2の水準間の変動＋統計的誤差による変動

と分解します。 分解した後は、一元配置と同じように、それぞれの変動から分散を求め、分散比 F を求めて F 検定を行います。 （詳細は省略します。）

繰り返しのある場合

繰り返しのある二元配置では、変動の分解がさらに複雑になります。

全体の変動＝因子1の水準間の変動＋因子2の水準間の変動＋交互作用による変動＋統計的誤差による変動

ここで、 交互作用 （ interaction ）とは、一つ一つの因子ではなく、2因子の組み合わせによって、データに影響を与えることです。 もし交互作用が存在すると、個別の因子についての分散分析は無意味になってしまいます。

上記の例を、繰り返しのある二元配置にすると、次のようになります。

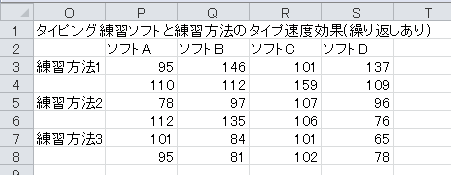

練習方法とソフトの組み合わせ（交互作用）による速度差があるかもしれないので、パソコン初心者24人を選び、練習方法とソフトを変えて練習してもらい、その後、タイプ速度を測定したところ、以下のようになったとします。

交互作用を理解するために、人工的な例を3種類考えます。 また、交互作用プロットと呼ばれるグラフも紹介します。

交互作用プロット （ interaction plot ）とは、 平均値プロット （ means plot ）とも呼ばれ、2因子の組み合わせごとにデータの平均を計算し、それらを平行座標プロットで表したものです。 交互作用がなければ、交互作用プロットは平行線のようになります。 逆に、交互作用があれば、交互作用プロットは交わっているようになります。

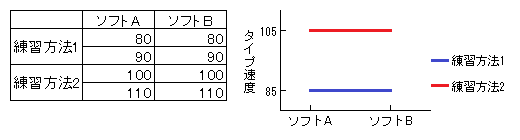

人工的な例（1）は、練習方法1の平均が85文字/分、練習方法2の平均が105文字/分なので、練習方法の違いによる速度差があると言えます。 交互作用プロットは、平行線になっています。

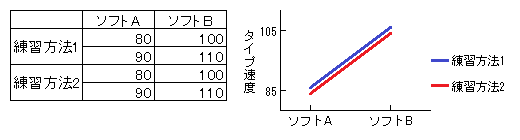

人工的な例（2）は、ソフトAの平均が85文字/分、ソフトBの平均が105文字/分なので、ソフトの違いによる速度差があると言えます。 交互作用プロットは重なっていますが、これも平行線と考えます。

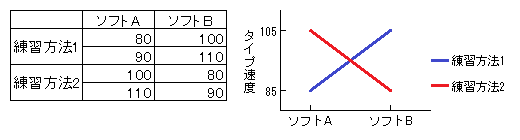

人工的な例（3）は、練習方法1とソフトBを組み合わせるとタイプ速度が速いですし、練習方法2とソフトAを組み合わせてもタイプ速度が速いです。 これが交互作用です。 つまり、組み合わせによってデータが影響を受けています。 交互作用プロットは、交互作用があるので交わっています。

交互作用があると、個別の分析が無意味になります。 実際、練習方法1も練習方法2も平均が95文字/分なので、練習方法の違いによる速度差があるとは言えません。 また、ソフトAもソフトBも平均が95文字/分なので、ソフトの違いによる速度差があるとも言えません。

さて、上記の24人のデータについて交互作用プロットを作成すると、次のようになります。 横軸をソフトにしたものと、練習方法にしたものの、2種類です。

どちらかと言うと、平行線のようなので、交互作用はなさそうです。

なお、交互作用プロットをExcelで作成するのは面倒なので、Rなど、他の統計解析ソフトを利用してください。

Excelによる分散分析（2）

それでは、Excelを利用して、分散分析を行いましょう。 以下のExcelファイルをダウンロードしてください。

stat_12_data.xlsx

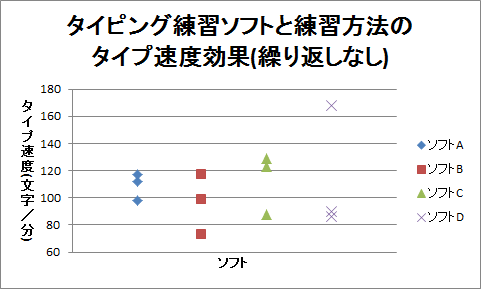

分散分析を行う前に、ドット・チャートを作成して、ソフトや練習方法の違いによる速度差があるかどうか、視覚的に把握します。 最初は「繰り返しなし」の表についてです。 表の形式から、ソフトについてなら前々回と同じように作成できます。 見たところ、ソフトの違いによる速度差はなさそうです。

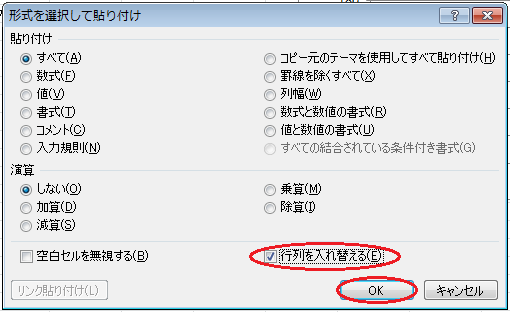

練習方法についてのドット・チャートを作成するために、元の表の行と列を入れ替えたものが欲しいです。 そこで、表全体（セルA2からE5まで）をドラッグし、右クリックして「コピー」をクリックし、適当な余白（例えばセルA21）を右クリックして「形式を選択してペースト」をクリックし、「行列を入れ替える」チェックボックスをオンにします。

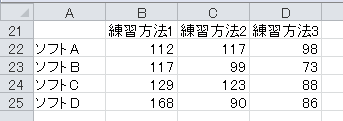

すると、行列を入れ替えた表がペーストされます。

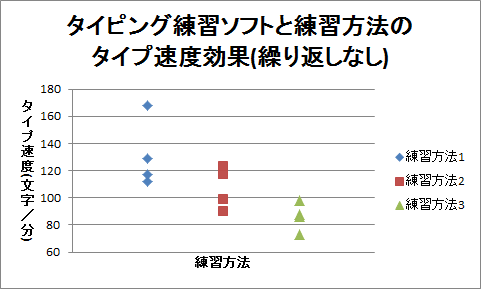

後は、前々回と同じように、練習方法についてのドット・チャートを作成します。 見たところ、練習方法の違いによる速度差はありそうです。

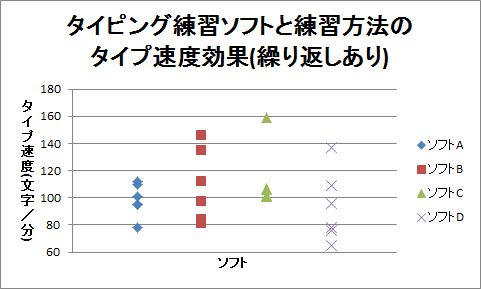

次に、「繰り返しあり」の表についても、ドット・チャートを作成します。 やはり、ソフトの違いによる速度差はなさそうです。

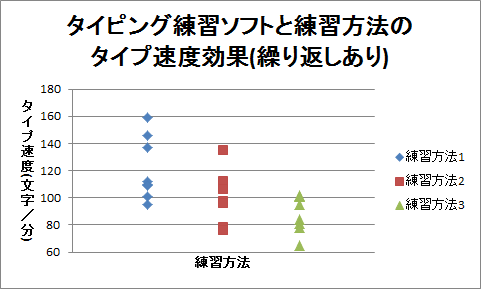

同じように、行列を入れ替えた表を作り、同じ練習方法を一列にまとめて、練習方法についてのドット・チャートも作成します。 練習方法の違いによる速度差は、同じくありそうです。

分析ツールによる分散分析（2）

それでは、「繰り返しなし」の表について、分散分析を行います。

• 帰無仮説 H ₁₀ は練習方法の違いによる速度差がないとし、対立仮説 H ₁₁ は練習方法の違いによる速度差があるとします。
• 帰無仮説 H ₂₀ はソフトの違いによる速度差がないとし、対立仮説 H ₂₁ はソフトの違いによる速度差があるとします。

「分析ツール」を利用すると、繰り返しのない二元配置の分散分析が行えます。

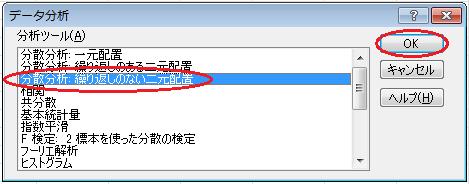

リボンの「データ」をクリックし、「データ分析」をクリックします。 すると、「データ分析」ウィンドウが開くので、「分散分析: 繰り返しのない二元配置」をクリックして、「OK」ボタンをクリックします。

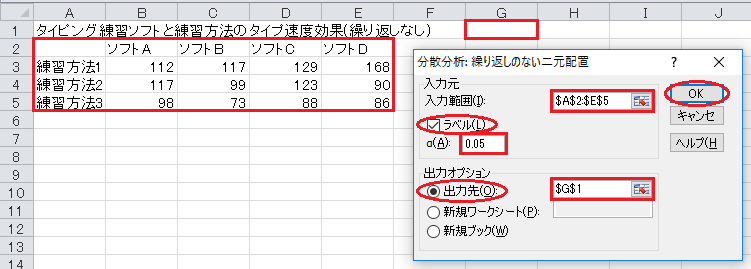

「入力範囲」入力欄にデータの範囲（$A$2:$E$5）を入力し、「ラベル」チェックボックスをオンにし、「α」入力欄が「0.05」であることを確認し、「出力先」ラジオボタンをオンにして、空いているセル（例えば$G$1）を入力します。

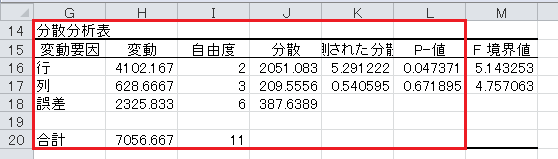

すると、分散分析表が出力されます。

練習方法については、「行」の部分を見ます。 また、ソフトについては、「列」の部分を見ます。

練習方法については、 p 値が0.05未満なので、有意水準5%で有意であり、練習方法の違いによる速度差がないという帰無仮説 H ₁₀ は棄却され、練習方法の違いによる速度差があるという対立仮説 H ₁₁ が採択されます。

ソフトについては、 p 値が0.05以上なので、有意水準5%で有意ではなく、ソフトの違いによる速度差がないという帰無仮説 H ₂₀ は棄却されず、ソフトの違いによる速度差があるという対立仮説 H ₂₁ も採択されません。

分析の結果: タイピングには、練習方法の違いによる速度差があると言えるが、ソフトの違いによる速度差があるとは言えない。

次に、「繰り返しあり」の表について、分散分析を行います。

• 帰無仮説 H ₁₀ は練習方法の違いによる速度差がないとし、対立仮説 H ₁₁ は練習方法の違いによる速度差があるとします。
• 帰無仮説 H ₂₀ はソフトの違いによる速度差がないとし、対立仮説 H ₂₁ はソフトの違いによる速度差があるとします。
• 帰無仮説 H ₃₀ は交互作用（練習方法とソフトの組み合わせ）による速度差がないとし、対立仮説 H ₃₁ は交互作用による速度差があるとします。

「分析ツール」を利用すると、繰り返しのある二元配置の分散分析が行えます。

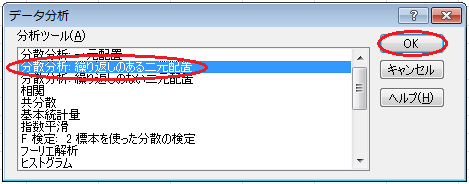

リボンの「データ」をクリックし、「データ分析」をクリックします。 すると、「データ分析」ウィンドウが開くので、「分散分析: 繰り返しのある二元配置」をクリックして、「OK」ボタンをクリックします。

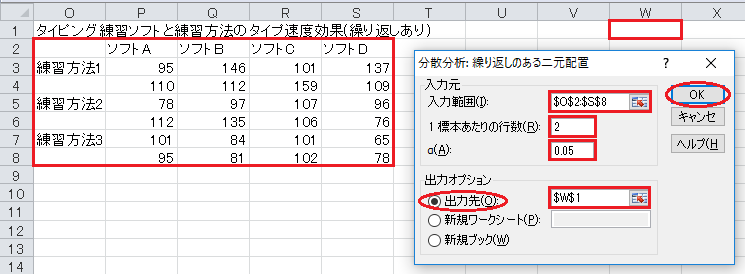

「入力範囲」入力欄にデータの範囲（$O$2:$S$8）を入力し、「1標本あたりの行数」入力欄に「2」と入力し、「α」入力欄が「0.05」であることを確認し、「出力先」ラジオボタンをオンにして、空いているセル（例えば$W$1）を入力します。

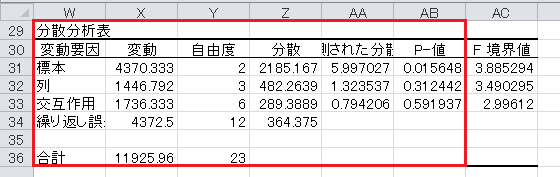

すると、分散分析表が出力されます。

練習方法については、「標本」の部分を見ます。 また、ソフトについては、「列」の部分を見ます。

練習方法については、 p 値が0.05未満なので、有意水準5%で有意であり、練習方法の違いによる速度差がないという帰無仮説 H ₁₀ は棄却され、練習方法の違いによる速度差があるという対立仮説 H ₁₁ が採択されます。

ソフトについては、 p 値が0.05以上なので、有意水準5%で有意ではなく、ソフトの違いによる速度差がないという帰無仮説 H ₂₀ は棄却されず、ソフトの違いによる速度差があるという対立仮説 H ₂₁ も採択されません。

交互作用（練習方法とソフトの組み合わせ）については、 p 値が0.05以上なので、有意水準5%で有意ではなく、交互作用による速度差がないという帰無仮説 H ₃₀ は棄却されず、交互作用による速度差があるという対立仮説 H ₃₁ も採択されません。

分析の結果: タイピングには、練習方法の違いによる速度差があると言えるが、ソフトの違いによる速度差があるとは言えない。 また、練習方法とソフトに交互作用があるとは言えない。

演習12

以下のExcelファイルをダウンロードしてください。

stat_12_report.xlsx

（1）ある資格取得スクールでは、ある資格試験のテキストとして、A, B, C, Dの4種類を用意しています。 また、時間割として、

1. 1日1時間を20日間
2. 1日2時間を10日間
3. 1日4時間を5日間

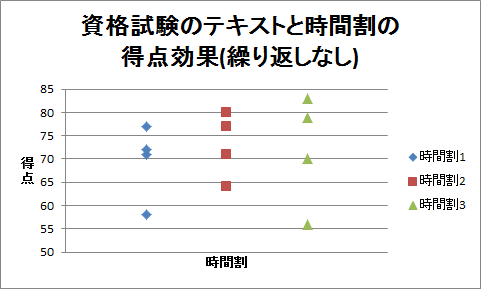

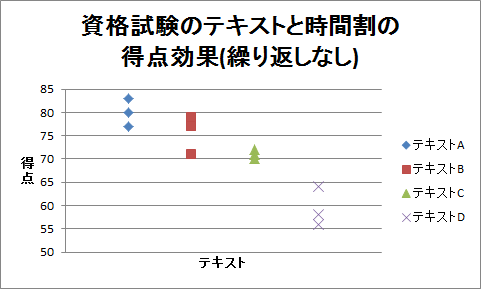

の3種類を用意しています。 まだ資格試験の勉強をしていない12人を選び、テキストと時間割を変えて授業を受けてもらい、その後に模擬試験を実施したところ、「繰り返しなし」の表のようになりました。 テキストおよび時間割についてのドット・チャートを作成してください。

（2）「繰り返しなし」の表について、

• 帰無仮説 H ₁₀ は時間割の違いによる得点差がないとし、対立仮説 H ₁₁ は時間割の違いによる得点差があるとします。
• 帰無仮説 H ₂₀ はテキストの違いによる得点差がないとし、対立仮説 H ₂₁ はテキストの違いによる得点差があるとします。

有意水準5%で分散分析を行い、分析の結果を答えてください。

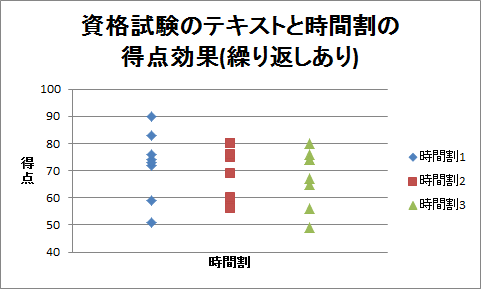

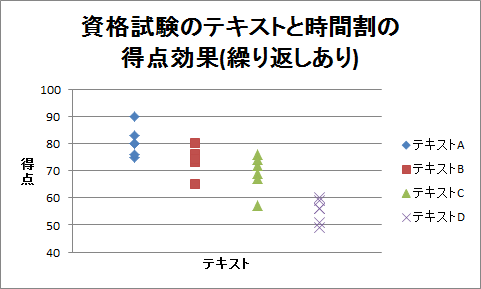

（3）交互作用（時間割とテキストの組み合わせ）による得点差があるかもしれないので、まだ資格試験の勉強をしていない24人を選び、時間割とテキストを変えて授業を受けてもらい、その後に模擬試験を実施したところ、「繰り返しあり」の表のようになりました。 テキストおよび時間割についてのドット・チャートを作成してください。

（4）「繰り返しあり」の表について、

• 帰無仮説 H ₁₀ は時間割の違いによる得点差がないとし、対立仮説 H ₁₁ は時間割の違いによる得点差があるとします。
• 帰無仮説 H ₂₀ はテキストの違いによる得点差がないとし、対立仮説 H ₂₁ はテキストの違いによる得点差があるとします。
• 帰無仮説 H ₃₀ は交互作用（時間割とテキストの組み合わせ）による得点差がないとし、対立仮説 H ₃₁ は交互作用による得点差があるとします。

有意水準5%で分散分析を行い、分析の結果を答えてください。

レポート課題

今日の演習12の答案（Excelファイルと分析の結果）をメールで提出してください。 差出人は学内のメール・アドレス（学生番号@cis.twcu.ac.jp）とし、宛先はkonishi@cis.twcu.ac.jpとします。 メールの本文には、学生番号、氏名、科目名、授業日（12月13日）を明記してください。

付録

RStudioによる分散分析（2）

RStudioを利用すると、交互作用プロットが作成できます。

RStudioを使う前に、繰り返しのある二元配置のデータを、前回と同様に再構成します。

まず、練習方法（exercise）のデータを入力します。 次のコマンドをConsoleウィンドウにコピー・アンド・ペーストしてください。

exercise = c("E1", "E1", "E2", "E2", "E3", "E3", "E1", "E1", "E2", "E2", "E3", "E3", "E1", "E1", "E2", "E2", "E3", "E3", "E1", "E1", "E2", "E2", "E3", "E3")

続いて、ソフト（software）のデータを入力します。 次のコマンドをConsoleウィンドウにコピー・アンド・ペーストしてください。

software = c("SA", "SA", "SA", "SA", "SA", "SA", "SB", "SB", "SB", "SB", "SB", "SB", "SC", "SC", "SC", "SC", "SC", "SC", "SD", "SD", "SD", "SD", "SD", "SD")

最後に、タイプ速度（speed）のデータを入力します。 次のコマンドをConsoleウィンドウにコピー・アンド・ペーストしてください。

speed = c(95, 110, 78, 112, 101, 95, 146, 112, 97, 135, 84, 81, 101, 159, 107, 106, 101, 102, 137, 109, 96, 76, 65, 78)

これで、データの入力が終わります。

分散分析を行うには、次のコマンドをConsoleウィンドウにコピー・アンド・ペーストしてください。

summary(aov(speed ~ exercise * software))

ここで、 speed ~ exercise * software はタイプ速度（speed）を練習方法（exercise）とソフト（software）で説明するという意味です。 Pr(>F) が p 値です。 「分析ツール」と同じ結果になっています。

なお、 speed ~ exercise * software の記号 * は、交互作用を計算するという意味です。 繰り返しがない場合は、交互作用が計算できないので、記号 * を使うとエラーになります。 代わりに、交互作用を計算しないという意味の記号 + を使います。

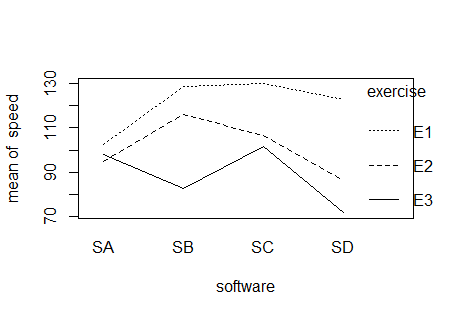

交互作用プロットを作成するには、次のコマンドをConsoleウィンドウにコピー・アンド・ペーストしてください。

interaction.plot(software, exercise, speed)

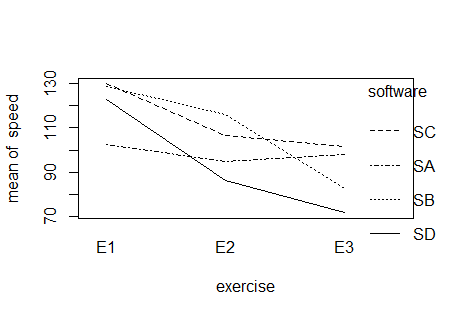

このコマンドで、横軸がソフト（software）で、練習方法（exercise）ごとに線を引き、縦軸がタイプ速度（speed）となります。 横軸を練習方法にするには、次のコマンドをConsoleウィンドウにコピー・アンド・ペーストしてください。

interaction.plot(exercise, software, speed)

参考文献

• 東京大学教養学部統計学教室『統計学入門』東京大学出版会、1991.
• 涌井良幸、涌井貞美『Excelで学ぶ統計解析』ナツメ社、2003.
